Гравіювання на фрезерному верстаті: види оброблюваних матеріалів

Гравіювання на фрезерному верстаті: види оброблюваних матеріалів

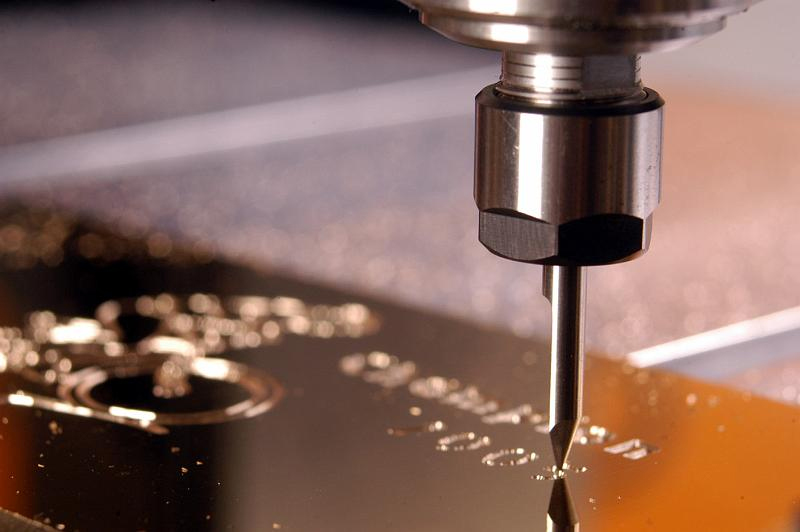

Сьогодні найбільш популярне гравіювання на фрезерному верстаті оргскла, 2-х шарових пластиків, композиту, фанери, алюмінію, латуні. За допомогою сучасної техніки стало можливим гравіювання на різних заготовках, де з легкістю можна відтворити красиві чіткі, виразні рельєфні та об’ємні малюнки, зображення, візерунки, написи, орнаменти. Дане гравіювання здійснюється механічним способом.

Все, що для цього потрібно, – це фрезерний верстат з ЧПУ, різальний інструмент – фреза, заготовка або готовий виріб і, звичайно, навчений оператор. Гравірування на професійному устаткуванні втілить точно будь-якої складності ескіз, створений дизайнером.

Процес гравіювання включає кілька етапів.

1. Грамотне складання керуючої програми виходячи з ескізу майбутнього зображення. Крім цього, за ескізом не тільки обчислюється траєкторія пересування фрези, а й здійснюється підбір виду різальних інструментів та режимів обробки (швидкість обертання шпинделя).
2. Налаштування обладнання: встановлення спеціальної фрези, перевірка працездатності всіх систем обладнання, закріплення заготовок для гравіювання на робочому столі.
3. Безпосередньо роботи з гравіювання, які проводяться з урахуванням характеристик певної заготівлі, що обробляється.

За допомогою фрезерно-гравіювального обладнання можливе виконання 3d гравіювання , тобто можна нанести малюнок на кількох рівнях на об’ємному готовому предметі.



Особливості гравіювання на різних матеріалах

Гравірування на фрезерувальному верстаті оргскла, композиту, фанери, алюмінію, латуні має свої особливості, пов’язані з їхньою різною структурою та індивідуальними властивостями матеріалів.

Гравірування оргскла (акрилу) також має свої тонкощі: слід враховувати, що цей прозорий, досить міцний та еластичний синтетичний полімерний матеріал дуже сприйнятливий до сколів та подряпин. Тому для ефективної обробки плит із оргскла доцільно скористатися системою кріплення «вакуумний стіл».

Що також знадобиться для гравіювання деталей з м’якої сировини?

При гравіювання м’яких металів, оргскла, композиту, двошарових пластиків виникає загальна проблема – забивання канавок фрези стружкою. Це явище виникає через їхню властивість плавитися при підвищенні температури. Висока швидкість фрезерування або тупий інструмент підвищують температуру в області, що обробляється, стружка плавиться, злипається і забиває робочий інструмент.

Усунути проблему можна кількома способами:

• знизити швидкість обробки;
• застосувати систему охолодження фрези, охолодження струменем повітря чи інертного газу;
• заздалегідь правильно заточити ріжучі кромки фрези;
• правильно підібрати тип робочого інструмента.

Як і всі згадані вище матеріали, пластик, що складається з 2-х шарів, бажано гравірувати на високих швидкостях за мінімальної величини подачі, уникнувши обгорання країв зрізу.

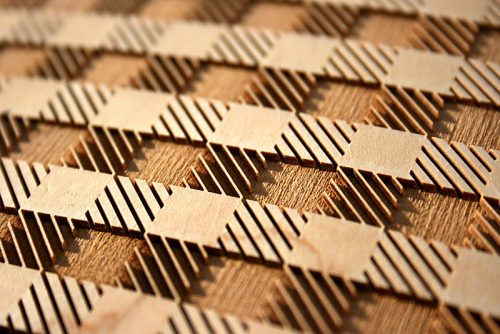

Перед гравіюванням такої заготовки, як лист фанери, слід відшліфувати її або покрити лаком. Краще використовувати березову фанеру, тому що хвойна розташована до утворення ворсу, що робить її непридатною до гравіювання. Через неоднорідну структуру фанери тут також буде потрібно ретельний підбір режиму обробки, щоб запобігти при поглибленні фрези поява відколів, відшарування і махрових країв.
