Як ми не друкували пістолет Liberator

Як і багато оглядів, цей ми почнемо з історії. І зробимо ми це не в один, а в цілих три заходи. Отже, що таке пістолет Liberator?

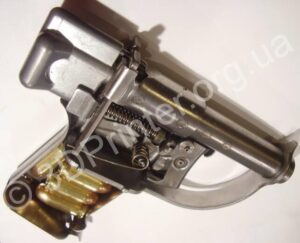

Акт перший: Пістолет Liberator (повна назва Liberator FP-45 ) вперше побачив світ у далекому 1942 році. Цей пістолет навіть з урахуванням реалій його часу дуже відрізнявся від своїх побратимів. Гладкоствольна конструкція, відсутність механізму подачі патрона, а також низька якість виготовлення не могли гарантувати хоч якісь пристойні ТТХ даному пістолету. 8 метрів прицільної дальності навіть за умов війни дуже маленька дистанція. Єдиною сильною стороною цієї зброї була ціна. Виготовлення одного пістолета коштувало всього 1,72 USD. Навіщо ж могла знадобитися така зброя?

Liberator-fp-45 був зброєю для нападу. Застосування його регулярною армією здавалося немислимим і не виправданим, але в руках партизанів і жителів цей пістолет міг стати тією соломинкою, яка ламала хребет фашистської моделі придушення мирного населення. Пістолет був настільки дешевий у виробництві, що їх тисячами викидали з літаків над окупованою фашистами територією. Розробники не боялися, що пістолет потрапить до рук нацистів. Ніякий солдат при здоровому глузді не став би користуватися такою зброєю, але й вилучити її у населення в такій кількості не було можливим.

Розробка та розповсюдження даного пістолета переслідували швидше психологічні ніж практичні цілі. Як Вам відомо, нацисти не церемонилися з окупованим населенням, свавілля було стільки, що вистачило б не на один фільм жахів. І із цим треба було боротися. Неозброєне населення було ласим шматочком для добре екіпірованих солдатів. Саме розуміння того, що лише вчора над цим населеним пунктом було безкоштовно поширено десяток тисяч лібераторів, змушувало замислюватися навіть останнього відморожування. Тепер будь-який агресор, що вломився в будинок мирного жителя, вже не був упевнений, що зможе живим вибратися назад. Звичайно, пістолет не міг вразити опонента на великій дистанції, він не міг швидко зробити другий постріл, але це було й не потрібно. В умовах захисту своєї квартири/будинку,

Акт другий: 5 травня 2013 року американський інженер Коді Вілсон натхненний ідеями Другої світової війни публікує на своєму сайті креслення нової реінкарнації пістолета. Його версія пістолета була повністю виготовлена на 3D-принтері. Єдиною сторонньою деталлю став бійок, який виготовлявся зі звичайного цвяха. Креслення Кодді були надзвичайно продуманими і зберігали кілька загроз.

– пістолет був спроектований так, що збирався з кількох маленьких частин, розміри яких дозволяли надрукувати пістолет навіть на найменшому та примітивному 3D принтері,

– креслення поширювалися вільно та безкоштовно через мережу Інтернет і навіть сьогодні будь-хто бажаючий може знайти та завантажити креслення (STL файли ) пістолета Liberator через Google,

– пістолет виготовлявся з найдешевшого та найпоширенішого матеріалу для 3D друку на планеті, – ABS пластика ,

– макет постачався для скачування з повним набором стволів під найпоширеніші патрони на землі (включаючи ПМ), що дозволяло його використання у будь-якій точці планети,

– пластиковий пістолет повністю невразливий для будь-якого металошукача. Більш того, він може бути повністю розчинений у звичайному ацетоні за лічені години,

– пістолет може бути надрукований зі значними похибками та вадами. Як і оригінал Liberator FP-45, творіння Кодді Уїлсона не мало на меті створити високоточну зброю, пістолет повинен був вийти максимально простим і легко відтворюваним пристроєм.

Отже, що ж створив молодий та амбітний американський інженер?

Він створив недорогу, непомітну для металошукачів, швидко відтворювану та доступну для виготовлення будь-якій людині (навіть школяру) смертельну зброю. Кодді створив ідеальну зброю як для вбивства так і самооборони, Вілсон хитнув усталену в світі чашу терезів спокою і тепер тільки сам бог знає до чого приведуть його дії.

Акт третій: 20 травня 2014 року народний депутат із фракції “Свобода” Юрій Сиротюк зареєстрував у Верховній Раді України законопроект № 4914 “Про внесення змін до закону України “Про участь громадян в охороні громадського порядку та державного кордону (щодо використання зброї)”. І незважаючи на те, що цей закон досі не був прийнятий дедалі більше фактів говорять про те, що це лише питання часу. Згідно з офіційною інформацією станом на червень 2014 року на руках мирного населення та терористів перебуває понад 5 млн. одиниць незаконної зброї. Така ситуація не може ігноруватися законодавчим органом та президентом будь-якої країни. В епоху коли в країні щодня від вогнепальної зброї гинуть десятки людей, коли терористи захоплюють, вбивають і катують людей,

Чи законний в Україні друк на 3D принтері пістолета Лібератор?

З погляду формальної букви закону – НІ! Стаття 263 кримінального кодексу України суворо забороняє подібні дії. Щоправда, частина 3я тієї статті містить одну дуже актуальну часу застереження: “ особа, добровільно здала зброю, боєприпаси чи вибухові речовини звільняється з кримінальної відповідальності” . Більше того, не варто забувати, що чинне законодавство також містить такі інститути як “Самозахист”, “Необхідна оборона” та “Крайня необхідність”.

На якій стадії роздруковані на побутовому 3D принтері шматки пластмаси можуть кваліфікуватися як вогнепальна зброя?

Конструктивні ознаки матеріальної частини об’єкта характеризують його цільове призначення і стосовно вогнепальної зброї припускають, як мінімум, наявність наступних основних елементів конструкції: – пристрій для розгону снаряда і надання йому спрямованого руху (ствол)
;
– Влаштування замикання каналу ствола;
– Пристрій для займання метального заряду.

Виходить, обов’язковим елементом будь-якої вогнепальної зброї є бойок. У разі пістолета Лібератор бойком виступає шматок цвяха. А це означає, що сам роздрукований, зібраний і протестований Liberator не буде визнаний вогнепальною зброєю доти, доки власник 3D принтера не встановить у ударний механізм цвях.

Припустимо, Ви роздрукували, зібрали Liberator і навіть встановили бойок. До якого типу вогнепальної зброї належить виготовлений Вами Лібератор?

Відповідно до СОУ 78-19-002:2010 Liberator скоріше відноситься до розряду “Пістолети, револьвери та інші короткоствольні пристрої, призначені для стрільби патронами, спорядженими еластичними снарядами несмертельної дії”, ніж до повноцінної бойової зброї. Козирем у рукаві Лібератора виступає мінімальна питома вага пристрою та гладкоствольна конструкція.

Незважаючи на всі ці юридичні дослідження, не варто забувати, що виготовлення самопальної вогнепальної зброї є суворо забороненою діяльністю на території України.

Отже, припустимо, Ви таки вирішили роздрукувати пістолет Лібератор. Як це виглядало б і що для цього потрібно?

– Для початку Вам знадобиться 3D-принтер . Будь-який 3D принтер Вам не підійде. Вам потрібен 3D принтер з функцією підігріву платформи , так як ударостійкий ABS пластик має високу ступінь деламінації і вигинатиметься на холодному друкованому столі.

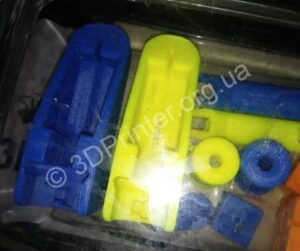

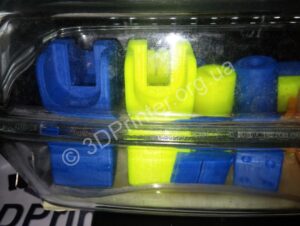

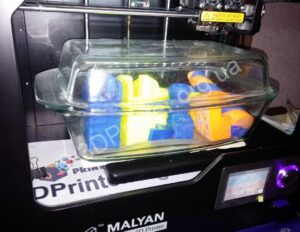

– Також Вам знадобиться ацетон, засіб для полірування ABS пластику або будь-який інший агресивний розчинник. Об’єкти, надруковані на 3D принтері, мають невисоку міцність до пошарових навантажень. Щоб позбавити надруковані деталі такого дефекту рекомендується провести їх хімічну обробку. Випаровування розчиняючої речовини додатково склеять пошарову структуру Liberator’а і додадуть додаткову міцність ділянкам схильним до порохових навантажень. Особливо варто звернути увагу на обробку парами ствола та бойової пружини.

На яких налаштуваннях найкраще друкувати Liberator?

– 100% заповнення всіх деталей,

– Відсутність матеріалу підтримки,

– швидкість близько 50-80 мм/с залежно від жорсткості Вашого 3D принтера.

Так само, було б чудово закрити чимось корпус 3Д принтера на час друку, це значно зменшило б ступінь вигинання АБС пластику .

Скільки часу займе друк пістолета Liberator?

Залежно від параметрів друку, 3D друк Лібератора займає близько 12-36 годин при використанні сопла 0,4 мм. Достатньо великий термін виготовлення потрібно враховувати ще до того, як натиснути кнопку “Друк”. Друк найкраще вести з SD карти, і, звичайно, за умови підключення 3D принтера до мережі через джерело безперебійного живлення.

Так само, має сенс розбити друк на кілька частин. Хоча при грамотному розміщенні всі деталі пістолета легко розміщуються в області друку майже будь-якого сучасного 3D принтера .

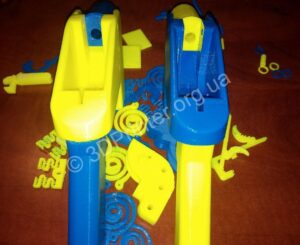

У випадку, якщо ви використовуєте для друку 3D принтер з двома екструдерами , то зможете за один захід створити пістолет у двоколірному виконанні .

Цікаву ремарку варто зробити щодо 3D друку Лібератора на 3D принтерах класу MakerBot . Звичайні креслення ( STL файли ) пістолета Liberator, які Ви можете завантажити в інтернеті, чомусь при відкритті у програмі MakerWare виглядають менше ніж у реальності. Для того, щоб повернути пристрою законні розміри, Вам необхідно збільшити всі деталі в 25,4 рази. Подібної проблеми у ПЗ Cura не спостерігається. В якості альтернативи Ви можете відкрити файли в Cura, розмістити їх на платформі і зберегти в новий STL файл.

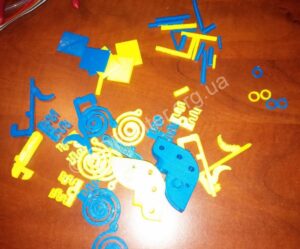

Ну ось, пістолет надруковано. Що далі?

А далі на нас чекає збірка. Не тіште себе ілюзіями. Складання такого складного агрегату неможливо провести за 10 хвилин. Приготуйтеся подарувати Вашому першому Лібератору биту годину Вашого життя. На складання другого та наступних у Вас піде у 2-3 рази часу менше.

Крім ацетону порекомендуємо Вам запастися наждачкою, рашпілем, і терпінням. Якщо є доступ до великої кількості ціанокрилату або армованого скотчу, то дерзайте. Ваш стовбур та Ваші пальці в майбутньому скажуть Вам спасибі. Як то кажуть, береженого бог береже.

[хотілося б уточнити той факт, що все прочитане та побачене нижче є плодом нашої уяви і не має нічого спільного з реальністю]

Ну що ж, приступимо до збирання?

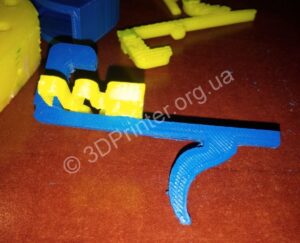

Для початку необхідно зібрати механізм спускового гачка. Для цього надягнемо прямокутну пружину на скобу гачка.

Тепер зберемо ударник. Для цього необхідно вставити Т-подібний важіль у незграбну конструкцію ударного механізму (хай простить мене боже за подібні обзивання). Установка цвяха припустима до смаку виконавця.

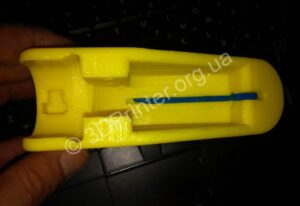

На наступній стадії необхідно встановити бойову пружину. Завдання це не тривіальне. Бойова пружина дуже туга. Більше того, їх дві. Працюють вони одночасно. Встановити пружини потрібно з обох боків ударного механізму. Поєднати між собою пружини можна як спеціальною пластиковою втулкою, так і залишком нашого горезвісного цвяха. Рекомендуємо для початку обробити пружини ацетоном, а так само спершу розробити їх. В іншому випадку, процес зведення пружини може змусити Вас неабияк попітніти

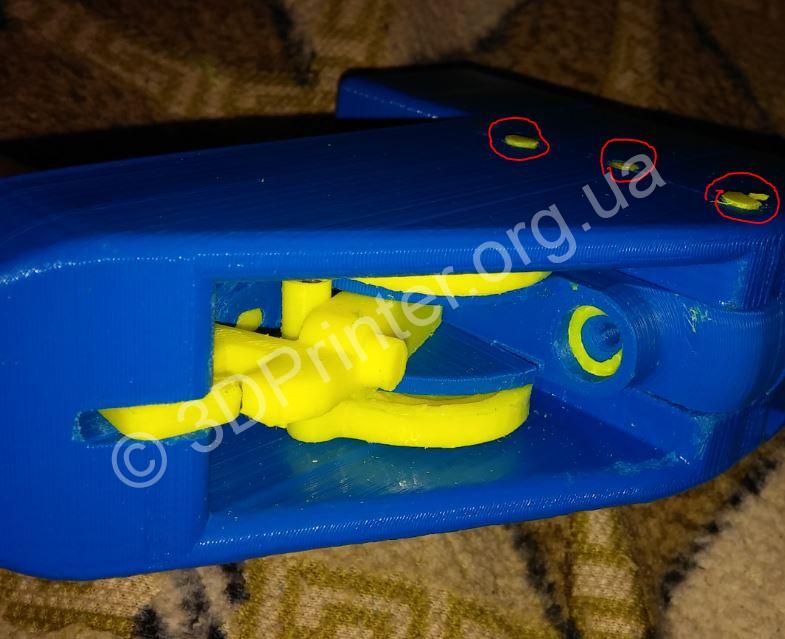

Монтуємо бойову пружину на ударний механізм та поміщаємо новостворену конструкцію всередину корпусу пістолета. До речі, скріплюються усі частини пістолета між собою пластиковими стрижнями (втулками). Входити ці втулки мають дуже щільно. Якщо Вам не вдається вставити їх усередину Ви завжди можете скористатися підручними засобами: молотком там, або Ак-74, що завалявся. 😉
